Монтаж внутреннего контроллера на стену

Если Вы решили закрепить контроллер для автополива на стене, давайте ознакомимся с этим процессом максимально детально. Рассмотрим пример, в котором описывается монтаж внутреннего контроллера на поверхность стены, обшитую сайдингом. Для укладки кабеля используются специальные технические трубы, предназначенные для монтажа внутри помещения. Подобный метод укладки кабелей гораздо удобнее и более эстетичный, чем, монтаж в кабель-канале или гофре. Кабеля можно легко протянуть через трубы, не прибегая к применению специальных протяжек, заметно облегчают монтаж кабелей разборные фитинги – колено на поворотах и тройники на разветвлениях.

Подготовительный этап

Для начала определяемся с местом, где будем устанавливать контроллер. При этом нужно учесть следующие критерии:

- расстояние от источника питания до контроллера не должно быть большим - до 2 метров. Это требование обусловлено длиной кабеля от внутреннего контроллера до выносного блока питания. В ситуации, когда расстояние до сети будет больше, рекомендуется розетку обустроить ближе к контроллеру или нарастить длину кабеля после блока питания;
- количество преград, которые нужно будет проходить для вывода кабелей должно быть минимальным.

Установка

После определения места монтажа контроллера, к нему следует довести кабеля, которые управляют электромагнитными клапанами и сигналами от датчиков. Рекомендовано отмерить кабеля с запасом, тогда ими будет проще маневрировать во время монтажа, а затем обрезать лишнее.

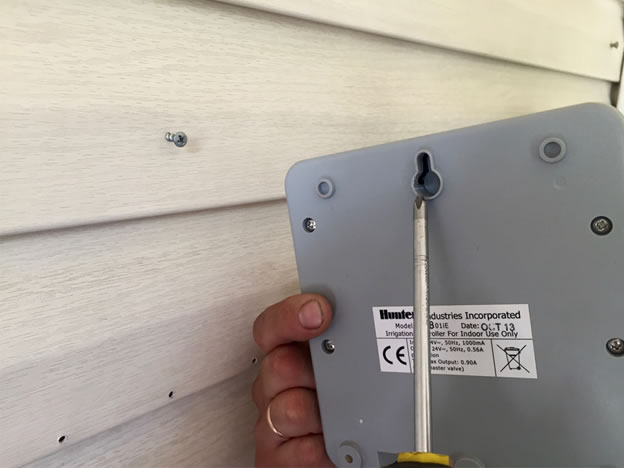

• Сначала необходимо закрутить центральный саморез, центрующий контроллер с тыльной стороны вверху;
• Затем следует повесить контроллер и с помощью уровня выровнять по горизонтали. Фиксируется контроллер через штатные отверстия внизу саморезами;
• Далее нужно сделать замеры места закрепления крепежных клипс и длины центральной трубы;
• Фиксируем центральную трубу. Лучше трубу закладывать в контроллер с зазором, примерно один сантиметр, чтобы она не выскальзывала из контроллера;
• На следующем этапе производим установку нижней горизонтальной трубы с кабелями управления электромагнитными клапанами;
• Установите разборное колено там, где соединяются две трубы. Удобнее, собрать сначала трубную систему без использования кабелей, которые следует заводить в конструкцию только после подгонки и установки всех клипс и других элементов;
• Устанавливаем разборной тройник, чтобы подсоединить вторую боковую трубу, через которую будет проходить кабель питания контроллера. Теперь саму трубу крепим на клипсы;
• После окончания подгонки и установки труб, клипс и фитингов заводим кабеля. Начинаем с нижнего кабеля управления электроклапанами;
• Там где трубы пересекаются, используем разборные фитинги для прокладки кабеля;
• Затем заводим кабель питания контроллера;
• Обрезаем лишние сантиметры кабеля;
• Согласно схеме подсоединяем кабеля к клеймам;
• Закрываем на контроллере крышку контактов;
• Монтаж завершен!
